Kantonsspital Frauenfeld
Referenzprojekt Laserscanning
Objekt
Kantonsspital Frauenfeld
Gemeinde
Frauenfeld
Projektumfang
Bestandesaufnahme der Haustechnik
Ausführungsjahr
2013 / 2014
Auftraggeber
Hochbauamt Kanton Thurgau
Projektbeteiligte
Architekten
Schneider & Schneider, Aarau
Gebäudetechnik
Brunner Haustechnik, Wallisellen
Leistungen geotopo

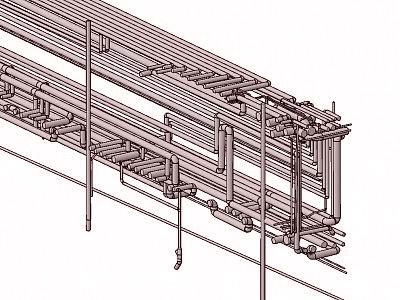

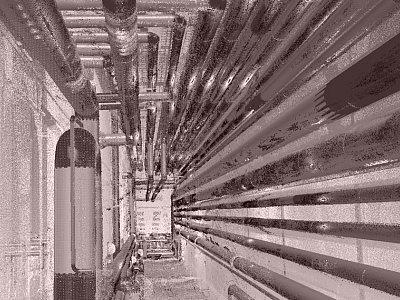

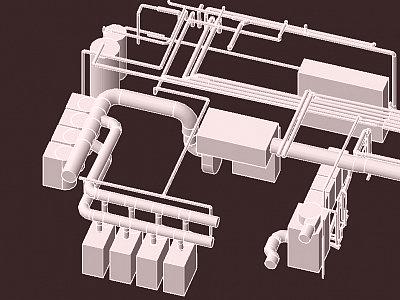

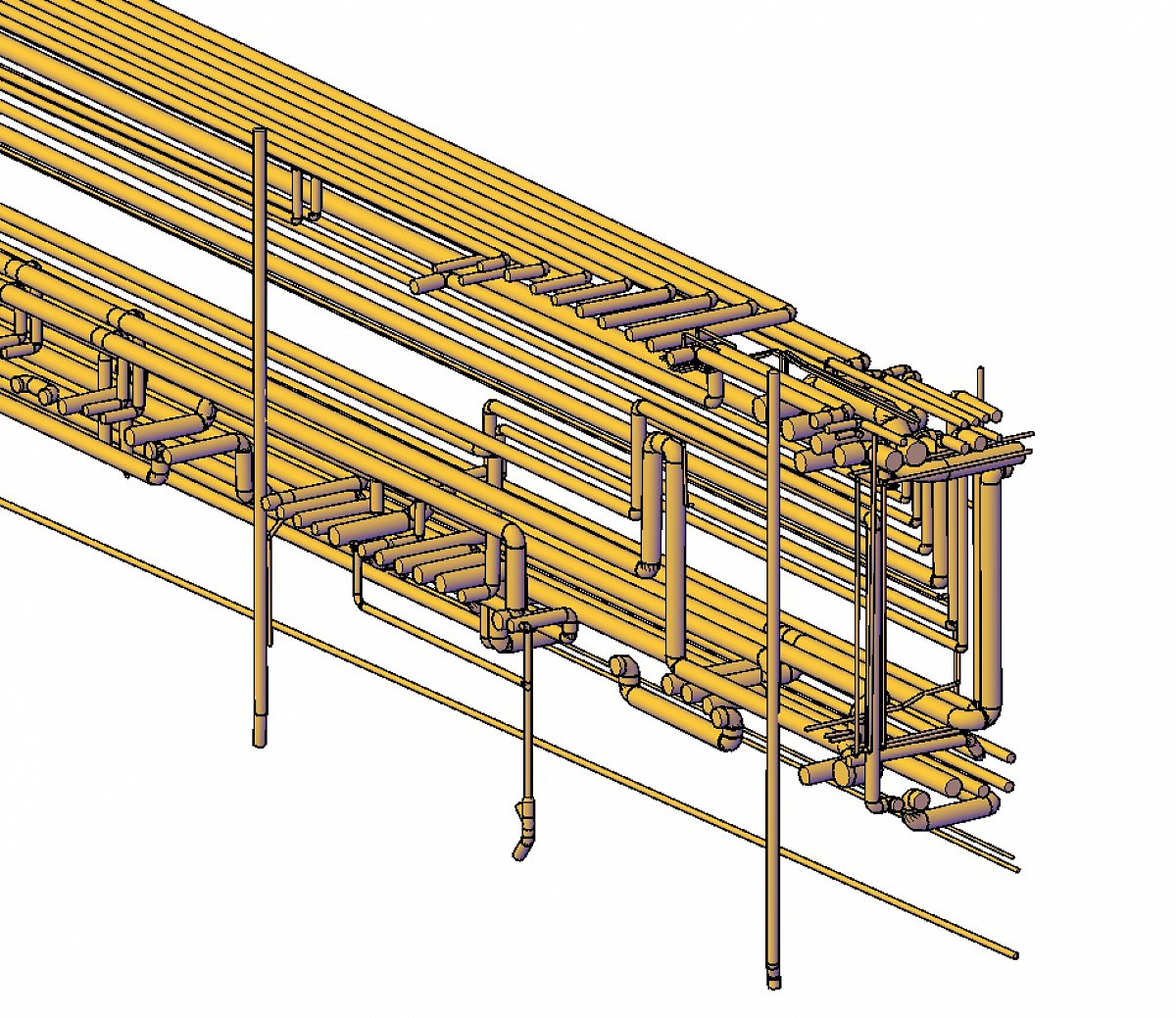

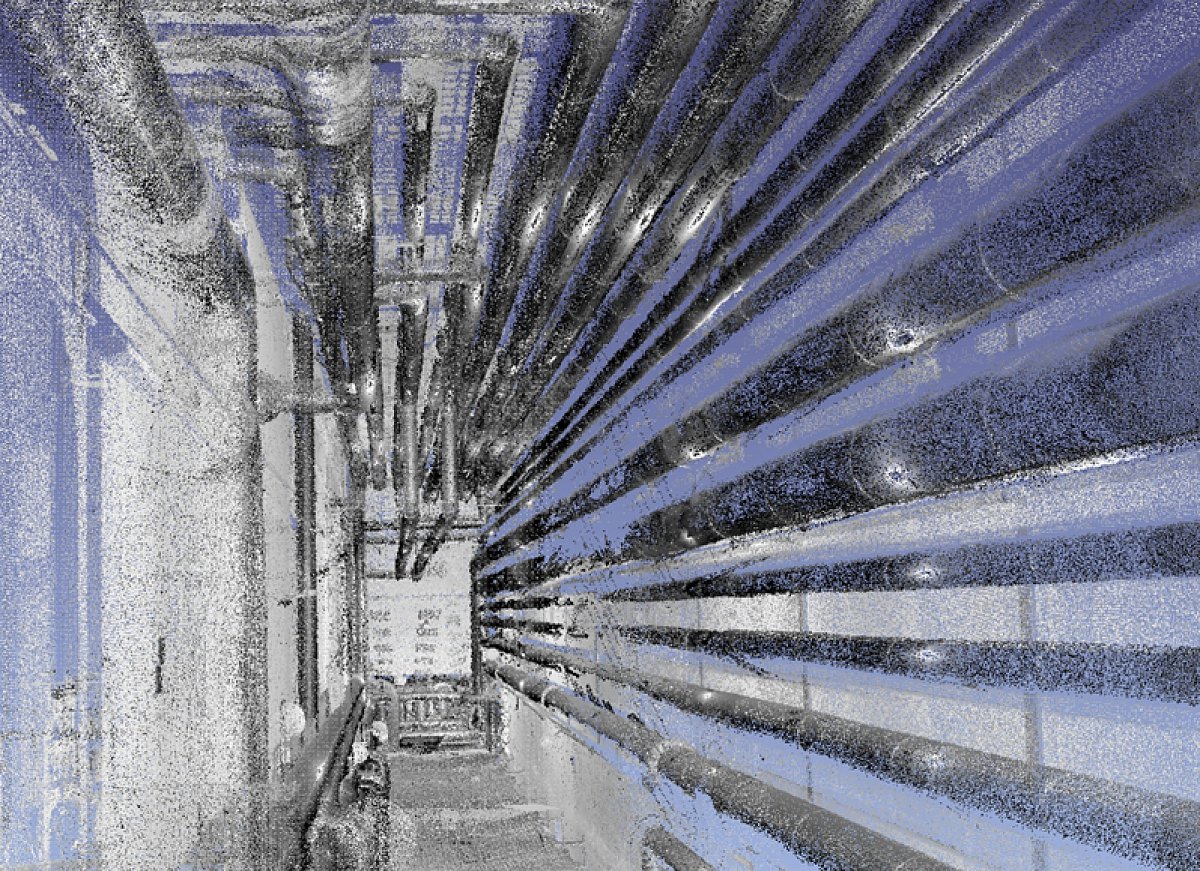

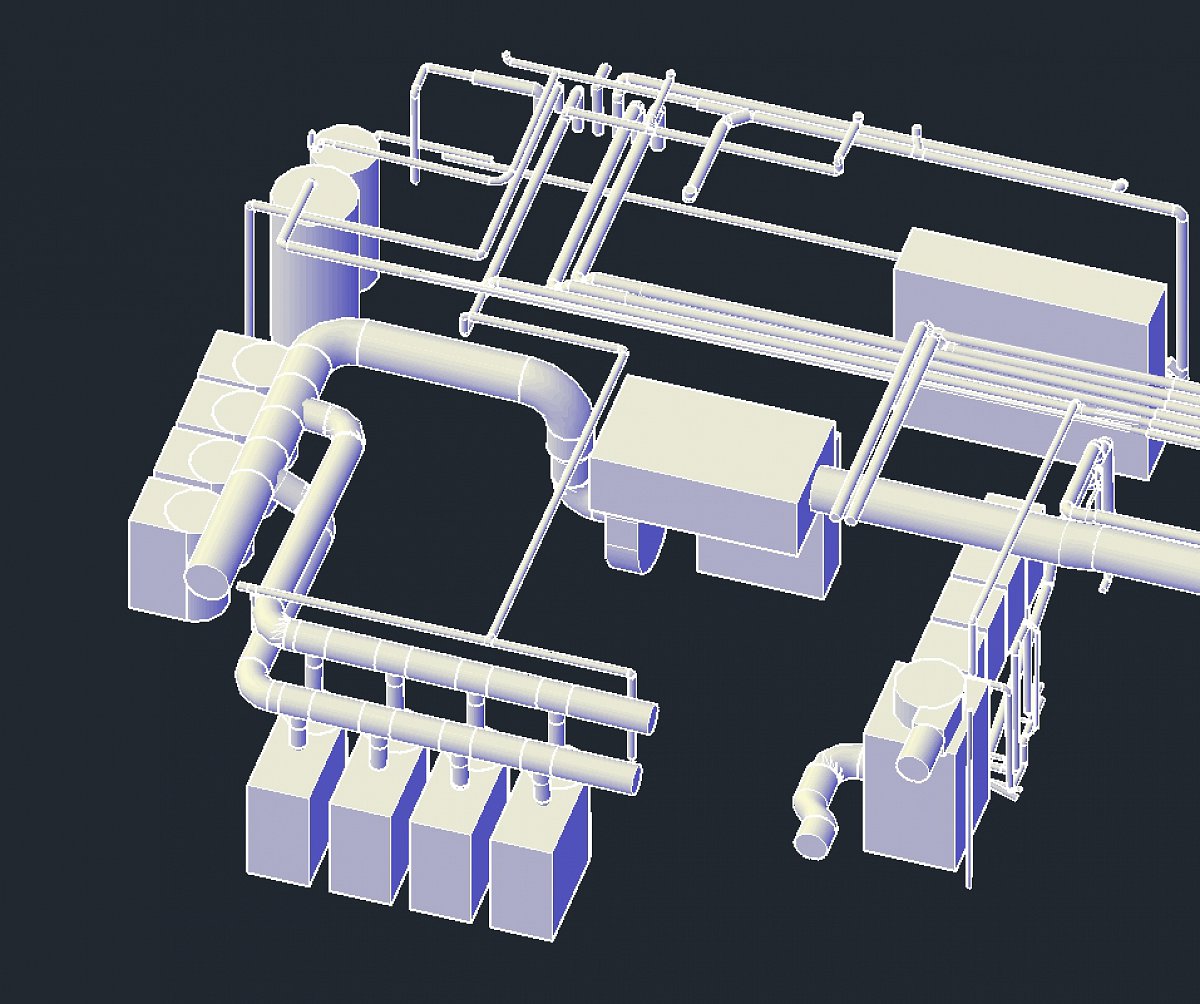

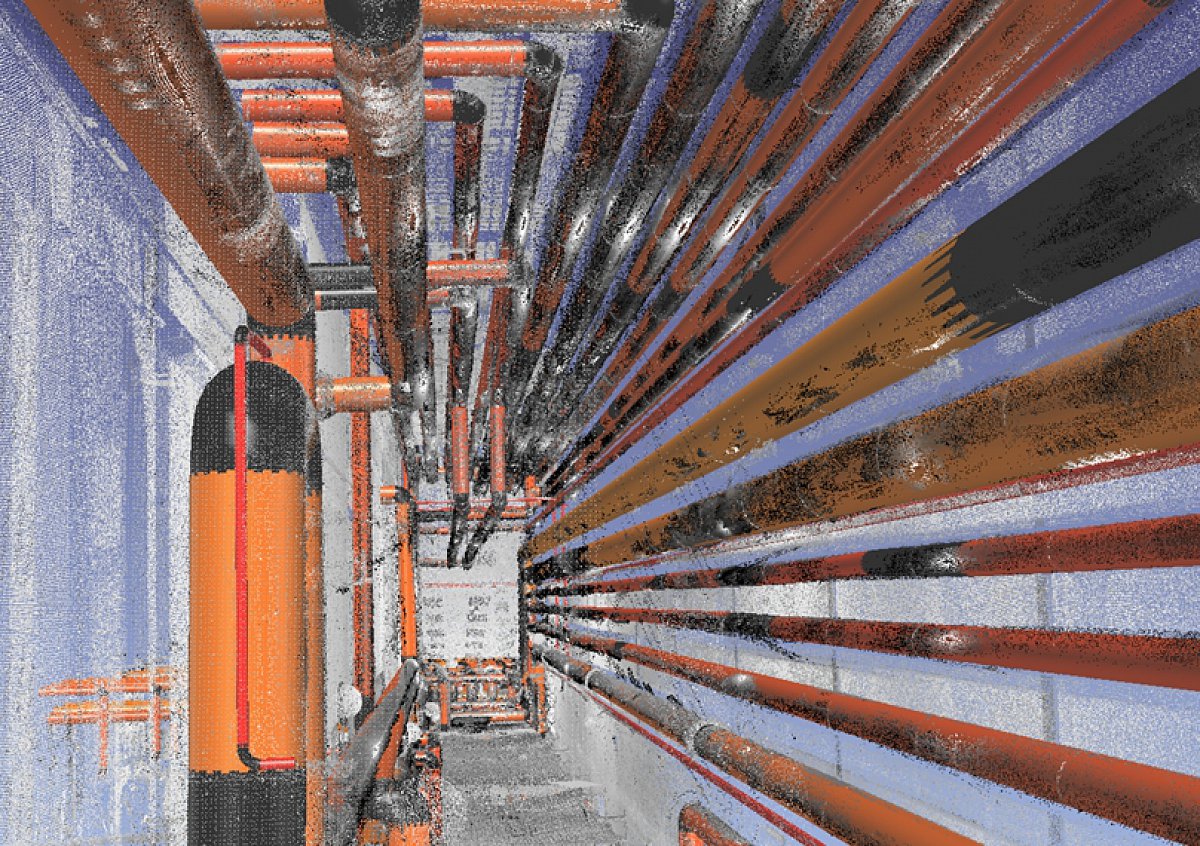

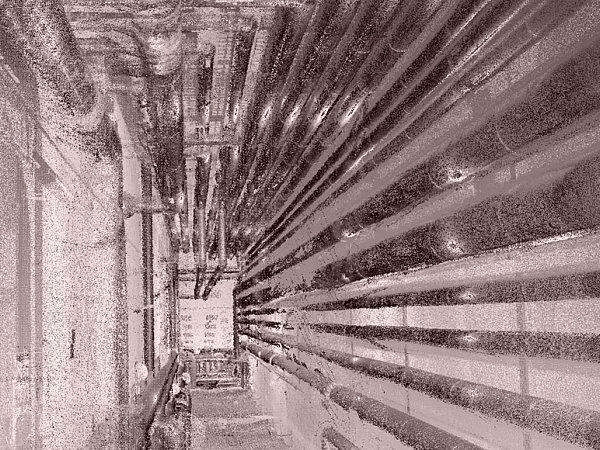

Im Rahmen der geplanten Umbauten des Kantonspitals Frauenfeld wurden die meist in der Decke verlaufenden Leitungen mit Laserscanning vermessen. Anhand der erzeugten Punktwolke erfolgte anschliessend die 3D- Modellierung der Anlagen. Folgende Gewerke wurden geometrisch genau modelliert: Heizung-, Lüftung-, Sanitär-, Spitalgasund Rohrpostanlagen sowie Hauptkanäle der Elektroverteilung.

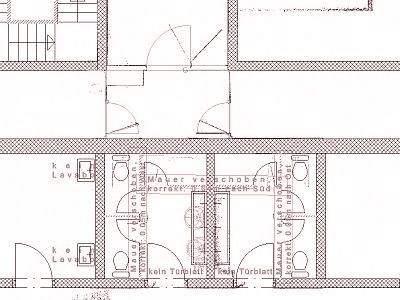

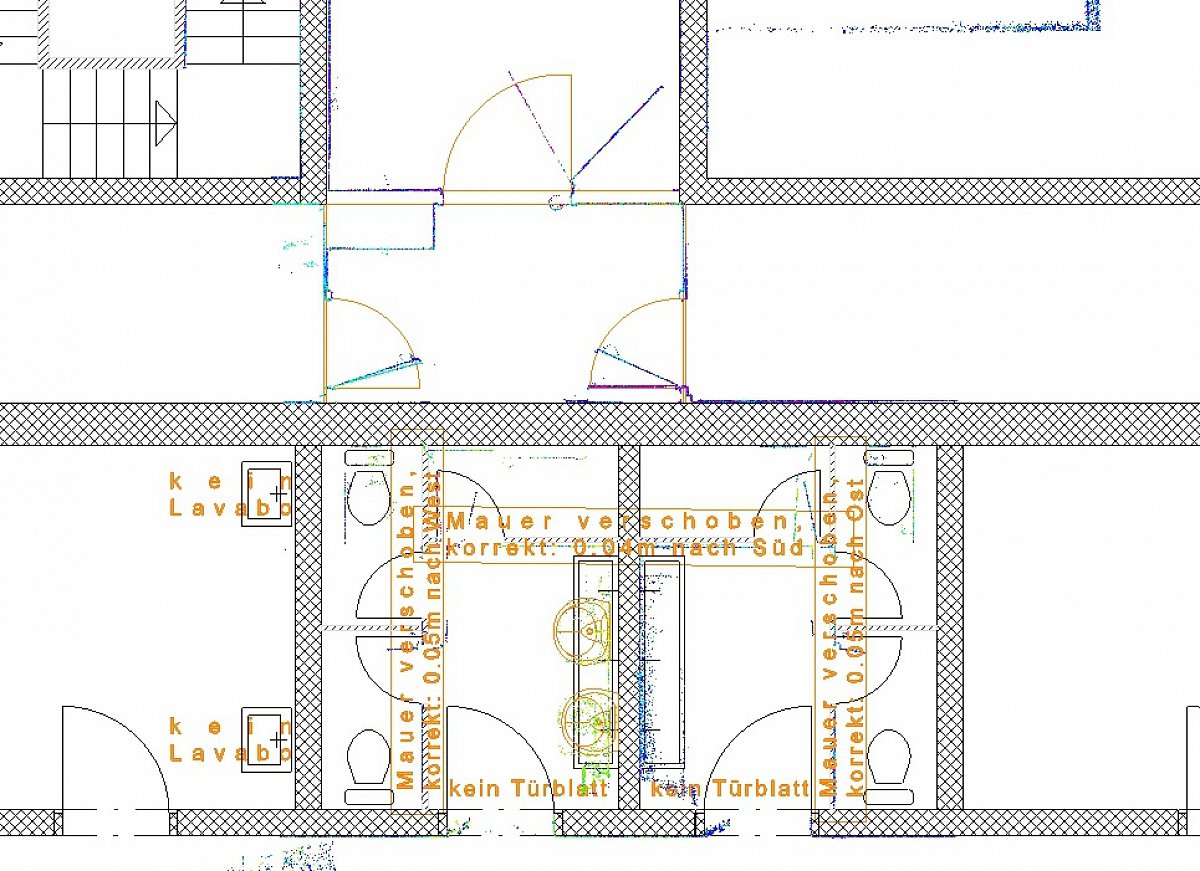

Ausserdem wurden die gleichen Punktwolken benutzt um die vorhandenen Bestandespläne des Gebäudes auf ihre Aktualität und Genauigkeit zu prüfen. Folgende Elemente wurden überprüft und Abweichungen dokumentiert: Wände, Türen, Fenster, Stützen, Unterzüge, Treppen, Podeste sowie fixe Anlagen und Maschinen.
Projektleitung
Beatrix Ruch
